【導讀】薄膜電容因其高可靠性、低損耗和長壽命等優勢，被廣泛應用于各類電子設備中。然而，其性能的充分發揮依賴于正確的使用和維護方法。以下從電氣參數匹配、環境適應性、機械安裝、失效預防等角度，總結薄膜電容在實際應用中的關鍵注意事項。
薄膜電容因其高可靠性、低損耗和長壽命等優勢，被廣泛應用于各類電子設備中。然而，其性能的充分發揮依賴于正確的使用和維護方法。以下從電氣參數匹配、環境適應性、機械安裝、失效預防等角度，總結薄膜電容在實際應用中的關鍵注意事項。
一、電氣參數匹配：避免過壓與浪涌沖擊
1. 額定電壓與降額使用
●注意點：
●薄膜電容的實際工作電壓應≤80%的額定電壓（如400V電容工作電壓≤320V）。
●在存在電壓波動或浪涌的電路中（如電機驅動、逆變器），需預留更高裕量（建議≤50%額定電壓）。
●風險：過壓可能導致介質擊穿，引發短路或起火。
2. 高頻特性與電流應力
●注意點：
●高頻應用（如開關電源）需選擇低ESR、低電感（如卷繞式結構）的薄膜電容。
●計算電容的紋波電流承受能力（參考廠商提供的Irms參數），避免過熱失效。
●案例：某光伏逆變器中，因薄膜電容紋波電流超限（標稱2A，實際3.5A），導致電容鼓包失效。
二、環境適應性：溫度、濕度與化學腐蝕
1. 溫度范圍控制
●注意點：
●聚丙烯（PP）薄膜電容的典型工作溫度為-40°C~+105°C，超出范圍會導致容量漂移。
●高溫環境下（如汽車引擎艙），需選擇耐溫等級更高的聚酰亞胺（PI）薄膜電容。
●風險：溫度每升高10°C，電容壽命可能縮短50%。
2. 濕度與凝露防護
●注意點：
●高濕度環境（如戶外光伏電站）需選擇防潮封裝（如環氧樹脂灌封）。
●避免電容表面凝露（可通過電路板三防漆噴涂防護）。
●案例：某海上風電變流器因濕氣侵入，薄膜電容引腳氧化導致ESR升高。
三、機械安裝與應力防護
1. 引腳焊接與應力釋放
●注意點：
●焊接溫度需≤260°C（無鉛工藝），時間≤5秒，避免高溫損傷薄膜介質。
●引腳折彎時需保留≥3mm根部直段，防止金屬化薄膜撕裂。
●正確操作：使用夾具固定電容，避免手工焊接時的機械拉扯。
2. 振動與沖擊防護
●注意點：
●車載或工業設備中，需通過硅膠固定或卡扣結構減少振動傳遞。
●避免電容直接安裝在易變形的PCB區域（如邊緣或散熱器附近）。
●案例：某電動汽車DC-DC模塊因電容未加固，車輛顛簸導致引腳斷裂。
四、失效模式與預防措施

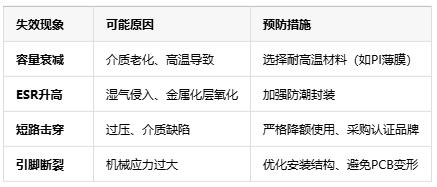

常見失效模式及應對方案
五、特殊場景的附加要求
1. 汽車電子（AEC-Q200標準）
●需通過溫度循環（-55°C~+125°C） 、機械振動（20G加速度） 測試。
●推薦使用金屬化聚丙烯（MKP）電容，并采用灌封工藝。
2. 新能源（光伏/儲能）
●需耐受直流高壓（1500V） 和高頻諧波（如100kHz以上）。
●建議選擇軸向引線電容，并增加均壓電阻。
六、存儲與維護建議
1. 存儲條件：
1. 溫度：-10°C~+40°C，濕度≤60%RH。
2. 避免與酸、堿等腐蝕性氣體接觸。
2. 定期檢測：
1. 每2年對關鍵電路中的薄膜電容進行ESR測試和外觀檢查。
2. 發現容量下降＞10%或ESR上升＞30%時需更換。
結語
薄膜電容的穩定運行離不開參數匹配、環境控制、機械防護和失效預防的綜合管理。在高可靠性應用中（如航空航天、醫療設備），建議優先選用通過AEC-Q200或MIL-PRF-123認證的產品，并建立全生命周期的性能監控體系。通過科學的選型和使用方法，薄膜電容的壽命可延長30%以上，顯著提升系統可靠性。
