在紛繁復雜的電子信號世界中，微弱而珍貴的真實信號常常淹沒在強大的噪聲干擾之中。此時，儀表放大器（Instrumentation Amplifier, IA）便如一位技藝高超的“信號雕刻家”，憑借其非凡的共模抑制能力與高精度特性，從混沌中精準提取出我們所需的微弱信號差異。作為模擬電子電路中的核心精密器件，它不僅是現代高精度測量系統的基石，更在醫療、工業、科研等眾多關鍵領域發揮著不可替代的作用。本文將系統剖析儀表放大器的技術精髓、設計挑戰、制造工藝及其廣闊的應用前景，帶您深入理解這一精密測量領域的“幕后英雄”。
儀表放大器：定義與核心使命
儀表放大器是一種專為精確放大差分信號（兩個輸入端子之間的電壓差）而設計的高性能放大器電路。其核心使命在于：在存在強大共模干擾（同時作用于兩個輸入端的噪聲或干擾電壓）的環境下，高保真地提取并放大微弱的差模信號。這一獨特能力使其成為傳感器接口、生物電信號采集（如ECG、EEG）、精密測量?jī)x器等應用的首選前端放大器。
典型功能模塊：三運放架構
最經典且廣泛應用的儀表放大器結構是三運算放大器（三運放）架構：
1. 輸入緩沖級： 由兩個同相輸入運算放大器（A1, A2）構成。它們提供極高的輸入阻抗（通常高達吉?dú)W姆甚至太歐姆級別），幾乎不從信號源汲取電流，這對連接高阻抗傳感器（如應變計、pH電極）至關重要。同時，這一級開始提供一定的共模抑制能力。
2. 差分增益級： 由一個差分放大器（A3）構成。該級設定儀表放大器的主要電壓增益（Av = 1 + 2R2/R1，其中R1是連接在兩個緩沖運放反相輸入端之間的電阻，R2是每個緩沖運放反饋回路中的電阻）。其核心任務是最大化地抑制共模信號，僅放大兩個輸入緩沖器輸出的差值。
3. 精密匹配電阻網絡： 電阻R1和R2（通常要求嚴格匹配且具有低溫度系數）是精確設定增益和保證高共模抑制比（CMRR）的關鍵。現代集成式儀表放大器（如AD620, INA128）在芯片內部通過激光微調等技術實現這些電阻的高精度匹配。

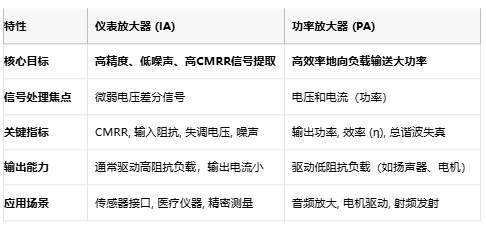

本質區別：儀表放大器 vs. 功率放大器
儀表放大器與功率放大器服務于截然不同的目標：
簡言之，IA是信號的精密“雕刻師”和“提取器”，而PA是能量的“搬運工”和“輸出器”。
設計難點：精密之路的挑戰
設計高性能儀表放大器面臨多重嚴峻挑戰：
1. 極致共模抑制比（CMRR）： CMRR是IA的生命線。在低頻（如50/60Hz工頻干擾）下實現>100dB（甚至120dB以上）的CMRR是巨大挑戰。這要求輸入級和差分級的電路結構高度對稱，內部電阻網絡匹配精度極高（誤差<0.01%），以及運放本身具有優異的共模抑制特性。溫度變化、電源電壓波動都會顯著劣化CMRR。
2. 低輸入失調電壓與低漂移： 失調電壓（輸入為零時的輸出誤差）及其隨溫度（溫漂）和時間（時漂）的變化必須極?。é蘓級甚至nV級）。這對輸入級運放的精密設計和激光微調/自動歸零/斬波穩零等技術的應用提出了苛刻要求。
3. 低噪聲： 放大微弱信號時，放大器自身的噪聲（電壓噪聲、電流噪聲）會淹沒信號。設計需要在低1/f噪聲（低頻關鍵）和寬帶噪聲之間取得平衡，并優化輸入級晶體管的尺寸和偏置。
4. 高輸入阻抗與低偏置電流： 連接高阻抗傳感器時，高輸入阻抗（避免信號衰減）和極低的輸入偏置電流（避免在傳感器內阻上產生壓降誤差）至關重要，通常采用JFET或CMOS輸入級。
5. 增益精度與線性度： 增益需高度精確（尤其對于固定增益IA），并且在寬輸入范圍內保持良好的線性度（低失真）。電阻匹配精度和運放的開環增益是關鍵。
6. 帶寬與建立時間： 在保證高精度、低噪聲的同時，滿足應用所需的帶寬和快速建立時間（輸出穩定到最終值所需時間）也是一項挑戰。
7. 功耗與性能權衡： 在便攜式和植入式醫療設備等應用中，極低功耗是剛需，而這往往與噪聲、帶寬等高性能指標相沖突。
制造與工藝特點：硅片上的精密藝術
現代儀表放大器主要采用集成電路形式制造，工藝特點鮮明：
1. 精密模擬工藝： 通常采用雙極型（Bipolar）、互補雙極型（CBCMOS, 如ADI的XFCB）、BiCMOS（結合雙極和CMOS）或精密CMOS工藝。雙極器件在噪聲、匹配性方面有優勢；CMOS利于實現高輸入阻抗和低功耗。
2. 激光微調（Laser Trimming）： 這是實現高精度（低失調、高CMRR、精確增益）的核心工藝。在晶圓階段，使用激光精確燒蝕薄膜電阻（通常是SiCr或NiCr），改變其阻值以達到目標精度。這是集成IA性能優于分立搭建的關鍵。
3. 自動測試與校準： 復雜的自動測試設備（ATE）在封裝前后進行嚴格測試，部分高端器件甚至在內部集成校準DAC進行動態失調校準（如ADI的AD8231）。
4. 先進封裝： 采用小型化封裝（如MSOP, LFCSP）以節省空間，并關注封裝對稱性和熱設計以減小熱梯度引起的誤差。
5. 隔離技術： 應用于工業或醫療的高壓場景時，需采用特殊的隔離工藝（如片上變壓器隔離、電容隔離）來保證安全性和抗共模高壓能力（如ADuM3190）。
應用領域：無處不在的精密感知
儀表放大器是精密測量鏈的“咽喉要道”，應用極其廣泛：
1. 醫療電子： 心電圖（ECG）、腦電圖（EEG）、肌電圖（EMG）、血糖監測、病人監護儀、除顫器、植入式設備（起搏器、神經刺激器）等生物電信號采集的核心前端。對安全性、低噪聲、高CMRR要求最高。
2. 工業過程控制與自動化： 壓力/力傳感器（應變片橋路）、溫度傳感器（RTD, 熱電偶）、流量計、液位計的接口電路。需應對惡劣環境（溫度變化、強電磁干擾EMI）。
3. 測試與測量?jī)x器： 高精度數字萬用表（DMM）、示波器前端、數據采集系統（DAQ）、頻譜分析儀等，要求極高的精度和穩定性。
4. 航空航天與國防： 飛行控制系統傳感器（陀螺儀、加速度計）、發動機監控、高可靠性通信設備。
5. 消費電子（高端）： 高端音頻設備（麥克風前置放大器）、精密電子秤、健身器材生物傳感器。
6. 能源管理： 電池管理系統（BMS）中的電流檢測（通常配合檢測電阻使用）。
行業現狀與發展趨勢：向更高、更小、更智能邁進
當前儀表放大器行業呈現以下特點與趨勢：
1. 國際巨頭主導，國產替代加速： Analog Devices（ADI）、Texas Instruments（TI）、STMicroelectronics（ST）等國際半導體巨頭占據技術和市場主導地位，提供最全面和最高性能的產品線。國內廠商（如圣邦微電子、思瑞浦、3PEAK）正積極布局，在通用型和部分專用型IA領域取得突破，國產替代進程加速。
2. 性能持續突破：
● 更高CMRR與更低噪聲： 追求在更寬頻率范圍內的極致性能。
● 更低失調與漂移： 廣泛采用零漂移技術（Zero-Drift），即結合自動歸零（Auto-Zero）和/或斬波穩零（Chopper Stabilization）技術（如ADI的AD8429, TI的INA188），將失調和溫漂降至nV/°C級別，有效抑制1/f噪聲。
● 更寬帶寬與更快建立： 滿足高速數據采集需求。
3. 更低電壓與更低功耗： 適應便攜式和電池供電設備需求，工作電壓向1.8V、甚至更低發展，靜態電流降至μA級（如TI的INA350）。
4. 更高集成度： 將儀表放大器與可編程增益放大器（PGA）、ADC驅動器、參考電壓源、濾波器甚至ADC本身集成在單芯片內，形成完整的信號鏈解決方案（如ADI的AD7124-4/AD7124-8 集成PGA的Σ-Δ ADC）。
5. 更小型化封裝： 采用WLCSP（晶圓級芯片尺寸封裝）等先進封裝技術，滿足可穿戴設備和植入式設備的微型化要求。
6. 智能化與可配置性： 增加數字接口（SPI, I2C）以實現增益、帶寬、濾波器截止頻率甚至校準參數的數字配置（如ADI的AD825x系列）。
7.增強魯棒性： 集成更強的電磁干擾（EMI）抑制、過壓/過流保護功能，提升在惡劣工業環境下的可靠性。
總結：不可或缺的精密之眼
儀表放大器，這個模擬電子領域的精密核心，以其卓越的共模抑制能力、高輸入阻抗、低噪聲和優異的直流特性，成為連接真實物理世界（傳感器）與數字處理世界的可靠橋梁。它默默無聞地在醫療設備中守護生命體征，在工業現場精準感知壓力溫度，在科研儀器里捕捉細微變化。設計制造它需要克服匹配、噪聲、漂移等重重難關，依賴精密的硅工藝和微調技術。當前行業由國際巨頭引領，但國產化勢頭強勁；技術發展正朝著更高性能、更低功耗、更小尺寸、更高集成度和更強智能化的方向飛速演進。無論是現在還是未來，在一切需要高精度感知和測量的地方，儀表放大器都將繼續扮演著無可替代的關鍵角色，堪稱現代電子系統中洞察秋毫的“精密之眼”。
