【導讀】三大產品系列，滿足不同開發需求：想在毫米波感知上快速出產品？還是想從底層打造自己的算法？矽典微三個產品線一次給夠：SoC芯片、EZ-XENSOR參考設計、ONELAB開發套件。前兩者幫助用戶跳過射頻和算法細節，直接獲得感知結果；而ONELAB套件則把原始數據和硬件控制權交給你，自由實現自己的算法。

選擇開發板之前，先明確三個問題

同一個開發板，A開發者可以寫存在檢測，B開發者可以寫手勢識別，C開發者可以寫呼吸監測。因此，選板之前應先問自己：

1. 我要開發什么類型的算法？

靜態檢測（存在/靜臥/呼吸）、動態跟蹤（軌跡/速度）、微動識別（手勢/觸發）、高精度定位（多目標/角度）

2. 我需要什么水平的射頻性能？

檢測距離（近場≤3m / 中場3-8m / 遠場≥8m）、視場角（寬角/窄角）、角分辨率（是否需要區分多目標）

3. 我的開發階段和目標是什么？

算法原型驗證 → 選通用型號先跑通流程

特定外形產品原型 → 按尺寸/天線選型

性能極限測試 → 選高增益、大帶寬型號

明確了這些，就可以在ONELAB的DEV系列和EVB系列中精準匹配。

DEV開發套件：開放硬件與固件，支持自定義算法

DEV系列是ONELAB開發套件的核心之一。它不只是一款硬件板，而是一套完整的“算法實驗室”。

硬件配置：搭載矽典微不同規格的毫米波SoC，覆蓋1T1R、1T2R到多發多收系列，并提供多種尺寸版本（方形、條形、極小尺寸等），適配多樣化的原型設計。

軟件開放：與預置算法的Xen參考板不同，DEV系列并不提供完整的功能固件，而是開放硬件接口和底層固件工程。開發者可以基于透傳固件工程包，直接獲取原始雷達中頻數據（I/Q數據），并在板載MCU或外部處理器上自行編寫信號處理流程——從2D-FFT到目標檢測、測速、跟蹤，完全由你掌控。

DEV主要面向高校教學實驗、自定義產品原型開發及構建差異化知識產權的團隊，用于算法驗證、靈活開發及原型落地前的全流程打磨。

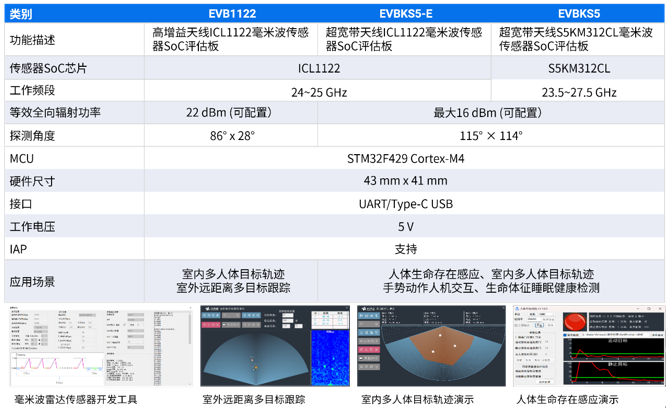

EVB評估板：專業級驗證，為系統集成鋪路

如果說DEV是為“創造”而生，那么EVB評估板就是為“確認”而設。

EVB評估板是專業級毫米波評估板，用于系統級驗證與算法研究。其硬件配置側重完整性能評估——通常搭載1T2R SoC，接口更全面，并引出所有關鍵的射頻測試點。配套文檔包括芯片規格書、應用說明、用戶手冊、原理圖、天線罩設計指南等。

當你在選型階段需要確認某款矽典微傳感器SoC是否滿足系統指標（發射功率、接收靈敏度、功耗等）時，EVB是最直接的驗證工具。你可以使用頻譜儀、信號源等儀器測量射頻性能，也可以運行內置的算法接口示例，評估檢測距離和精度。

EVB主要面向專業雷達工程師和科研人員，用于芯片性能研究、算法評估及系統集成前的最后把關。

配套開發工具：貫穿DEV與EVB的軟件支持

ONELAB配套的上位機開發工具，同時兼容DEV和EVB。它支持：

參數配置、原始數據獲取、數據記錄與分析

搭配透傳固件工程包獲取底層I/Q數據

EVB系列可通過內置演示示例，實時查看目標檢測信息、雷達可視化圖形及底層信號數據

工具內置了場景推薦參數（如近場存在檢測、遠距離測速），降低新手門檻；同時開放底層寄存器配置，滿足專家用戶的深度調試需求。

總結：一套工具鏈，覆蓋從驗證到創新的全路徑

ONELAB套件由DEV開發板（深度算法開發）、EVB評估板（芯片性能驗證）和開發工具（調試與數據可視化） 組成，幫助開發者在不同階段平滑切換。

無論你是希望發表學術論文的博士生，還是正在構建下一代智能傳感器的產品團隊，ONELAB都能讓你在毫米波感知的底層站穩腳跟。
