介質電容作為電子系統的“能量調節器”，通過電介質極化實現電荷存儲與釋放，其性能直接決定電路效率與可靠性。2024年清華大學突破性高熵設計將MLCC能量密度推至20.8J/cm3，西安交大更實現400℃高溫穩定工作。本文將解析介質電容技術演進、選型策略及全球產業競爭格局，為高可靠系統設計提供關鍵參考。
一、定義與核心原理
介質電容是以絕緣材料（如陶瓷、云母、聚合物）為電介質的無源元件，通過電場儲能。其電容值由極板面積（A）、極板間距和介電常數（ε）決定：
公式：$C = \frac{\epsilon \cdot A}atpcfrj$
工作機理分三步：
1. 充電階段：施加電壓后，電介質內部偶極子定向排列，形成極化電場；
2. 儲能階段：電荷積聚于極板界面，電能轉化為靜電場能；
3. 放電階段：外部電路閉合時儲存電荷釋放，驅動負載工作。
介質類型與特性：

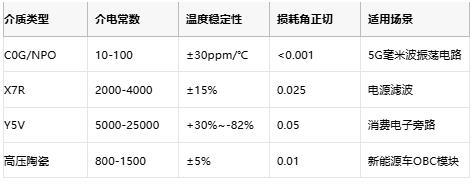

表1：主流電介質性能對比
數據來源：電子元件技術網及華強電子網
二、核心優勢與技術突破
不可替代的優勢
●功率密度碾壓：MLCC充放電速率達微秒級，為電池的百萬倍，適配激光武器脈沖電源；
●溫度穩定性：C0G介質在-55℃~125℃內容量變化<±0.3%，保障航天器時序精度；
●壽命與可靠性：固態結構無電解液揮發，壽命超10萬小時（鋁電解僅5000小時）。
2024年顛覆性突破
1. 高熵陶瓷電容：
清華大學通過BaTiO?基多態弛豫相設計，擊穿場強提升至1200kV/cm，能量密度達20.8J/cm3（傳統MLCC僅2J/cm3），效率97.5%；
2. 超高溫介質：
西安交大HfO?/BaHf?.??Ti?.??O?超介電結構，實現400℃ 環境穩定工作，高溫儲能密度85J/cm3；
3. 國產高壓突破：
赫威斯（HVC）雙芯片串聯技術突破150kV耐壓，替代TDK 50kV型號。

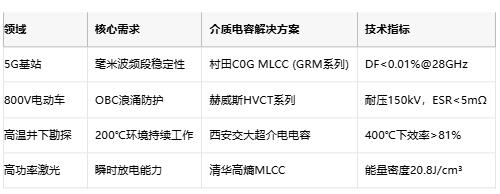

三、應用場景與需求演進
數據整合自應用案例
四、成本分析與選型要?jiǎng)t
成本結構深度解析
●材料占比：陶瓷粉體（40%）、電極銀漿（25%）、封裝（15%）；
●技術溢價：車規級MLCC價格較消費級高200%（因AEC-Q200認證）；
●國產替代效益：風華高科X7R電容較村田同規格價格低40%，交期縮短至4周。
選型五大黃金法則
1. 電壓裕量：工作電壓≤80% 額定值（100V電容最高用于80V電路）；
2. 溫度適配：>150℃環境優選西安交大超介電電容或C0G介質；
3. 高頻響應：射頻電路強制要求DF<0.1%（如村田GRM系列）；
4. 壽命計算：鋁電解電容按$L=L_0 \times 2^{(T_0-T)/10}$設計冗余（T為實際溫度℃）；
5. 空間壓縮：消費電子優先Y5V介質（0402封裝容值可達10μF）。
五、全球頭部原廠競爭格局

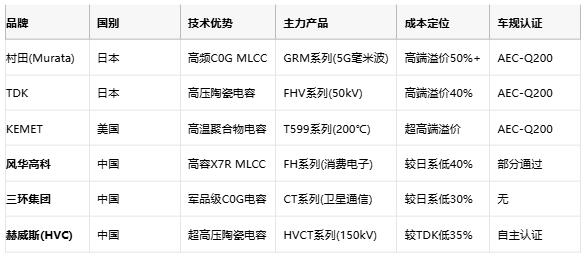

表2：國際與國內介質電容頭部廠商綜合對比
數據來源：產業報告及企業官網
國產化突破亮點：
●風華高科MLCC產能擴至6000億顆/年，車規產品導入比亞迪；
●赫威斯150kV電容打破TDK壟斷，價格從$50降至$32。
六、未來趨勢與結語
介質電容正沿超高能量密度、極端溫度適應及智能化集成三大方向突破：清華高熵設計推動MLCC儲能密度邁向30J/cm3，西安交大超介電技術將工作溫度上限拓至500℃，而內置傳感器的智能電容支持故障預測。國產廠商通過差異化創新實現彎道超車——風華高科以40%成本優勢搶占消費電子市場，赫威斯以150kV耐壓切入電網儲能領域。預計2028年，國產車規MLCC份額將從15%提升至50%，5G與新能源需求將驅動全球市場規模突破$220億，技術自主可控成為供應鏈核心戰略。
